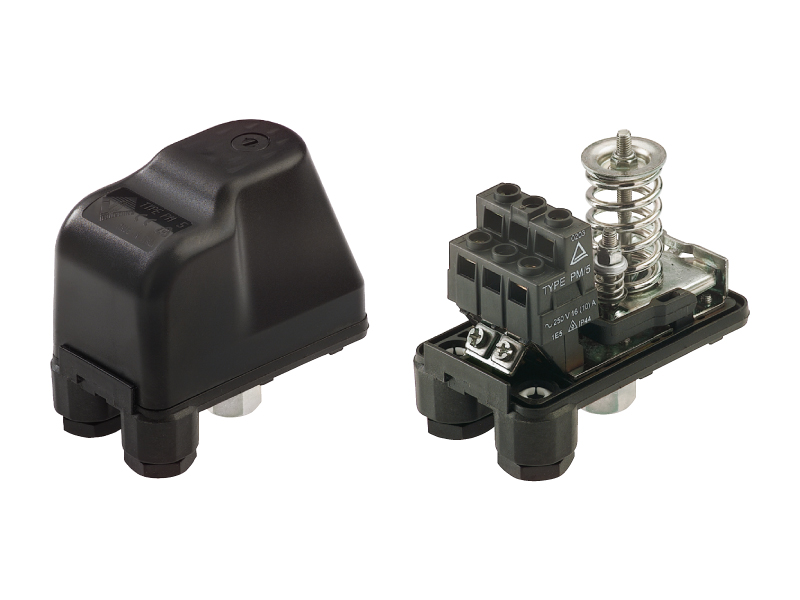

Druckschalter Typ P M/ 5 .Original Italtecnica!

Das Original aus Italien! Druckschalter zum automatischen Ein- und Ausschalten von Wasserpumpen. Startet und stoppt die Pumpe in Abhängigkeit vom Öffnen bzw. Schließen der Verbraucher. Sowohl Ein- als auch Ausschaltdruck sind individuell einstellbar. Druckeinstellbereich 1,0 - 5,0 bar. Der Druckschalter reguliert die eingestellte Druckwerte automatisch und sorgt für schnelle und einfache Verbindung zur Pumpe und dem Drucktank, (Ausdehnung Gefäß) und schützt die Pumpe vor zur hohem End Druck. Der Druckschalter ist für den allgemeinen Bedarf voreingestellt. Bei einem Betrieb ohne Druckbehälter, den Einschaltdruck - Ausschaltdruck möglichst weit auseinander einstellen .Sollte der Druckschalter bei einer geringen Wasserabnahme kurzfristig hintereinander ein und ausschalten, dann erhöhen Sie den Einschaltdruck Feder Nr.1 und Ausschaltdruck Feder Nr. 2. bis der Druckschalter gleichmäßig schaltet. Dieser Druckschalter eignet sich zum Aufbau einer Drucküberwachung von Tiefbrunnenpumpen der Typen Ma-01 und Ma 02. Der Druckschalter lässt sich auch in eine Saug- Gartenpumpe oder Tiefbrunnen-Kreiselpumpen – Anlage integrieren. Er ist weiter ausbaubar, z.B. wenn Sie noch einen funktionsfähigen Druckausgleichskessel haben, oder eine ältere Anlage erneuern möchten.
Die Voreinstellung lässt sich wie folgt verändern:
1. Pumpe, Druckschalter vom Netz trennen
2. Druckschalter öffnen,mit einem Schraubendreher geschlitzte
Schraube in der Abdeckkappe
3. Bei einem Druckbehälter ; Druck im Behälter prüfen. Der Druck im
Behälter muss 0,2 bar unter dem gewünschten Einschaltdruck liegen.
Vordruck im Behälter 1,4 - 2,8 bar
4. Der Druck im Druckbehälter muss mindestenst nach 8 Monaten
geprüft werden.Für Folgeschäden durch unterlassene Prüfung
besteht keine Garantieleistung.
Einstellung/Regulierung
1. Mutter 1 Differenzdruck ( Einschaltdruck ) links lösen
2. Mutter 2 Ausschaltdruck : Den gewünschten Ausschaltdruck
+ rechts drehen = höhere Druck
- nach links drehen = niedriger Druck
3. Bei einem Betrieb ohne Druckbehälter , den Einschaltdruck - und Ausschaltdruck erhöhen.
Technische Daten:
Druckschalter PM 5
- Wechselstromausführung mit 2 Klemmstellen (nicht für Drehstrom 380 V verwendbar)
- Schaltvermögen 3,5 kW
- Max. Ausschaltdruck 5 bar
- Min. Ausschaltdruck 1,5 bar
- Max. einstellbare Druckdifferenz = 2,8 bar
- Min. einstellbare Druckdifferenz = 0,6 bar
- Nennbelastung 16 A

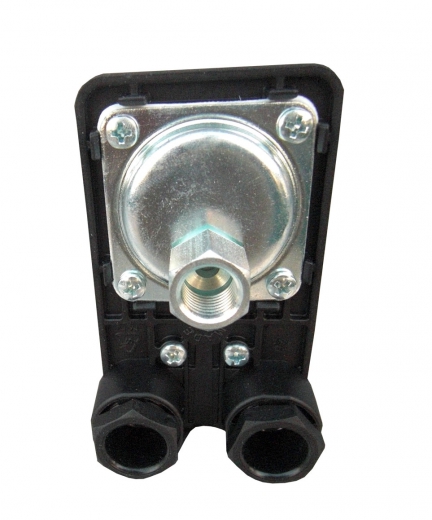

- Anschlussgewinde 1/4" IG = 13,5 mm
- 2-polig (Öffner)
- Gewicht 380 g
- Maße (L x H x B) 105 x 100 x64 mm
- Nach EN 60947
- Schutzart IP 44
Mechanische Druckschalter haben sich seit vielen Jahren bei allen Arten von Pumpen eine gute Reputation erworben. Mechanische Druckschalter besitzen einen relativ großen Unterschied zwischen dem oberen Schaltpunkt und dem unteren Rückschaltpunkt. Das ist teilweise erwünscht, da sich damit ohne Regler einfache Zweipunkt-Regelungen aufbauen lassen. Einschaltdruck als auch Ausschaltdruck sind stufenlos einstellbar. Ein mechanischer Druckschalter schaltet über eine Federwippe zweipolig die Stromversorgung zur Pumpe ab, wenn ein vorher eingestellter Druck erreicht ist. Dieser Auschaltdruck kann mittels eines Steckschlüssels durch Erhöhung der Federspannung nach oben oder auch nach unten verstellt werden. An einer zweiten Schraube wird der Differenzdruck also der Einschaltdruck der Pumpe auch mechanisch eingestellt. In der Praxis kann ein Druckschalter immer dann einschalten, wenn z,B. der Druck im System unter 3 Bar fällt und bei z.B. 4 Bar ausschaltet. Bei Installation eines mechanischen Druckschalters sollte unbedingt ein Manometer mit installiert werden, um leichter und besser den Druck zu justieren. Ein mechanischer Druckschalter verhindert einen maximalen Ausschaltdruck. Unsere Druckschalter überwachen Ihren Systemdruck.!!!
