CNC Portalfräsmaschine Raptor X-SL 2200/S15

5000 EUR

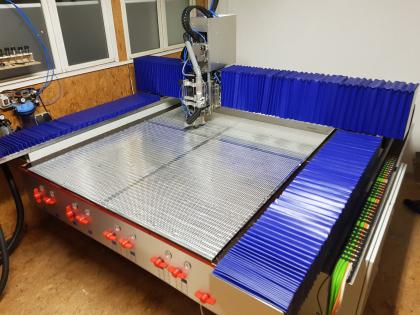

Portalfräsmaschine Raptor X-SL 2200/S15
Der Arbeitsbereichbeträgt 2100 x1500 mm. und ist mit einem Vakuumtisch mit Aluminiumauflage ausgestattet. Eine starke 4,0/4,8 KW Vakuum-Drehschieberpumpe mit einem Saugvolumen von 162 m /h sorgt für ein schnelles und sicheres Spannen der Werkstücke.
Die Antriebe sind mit HIWI-Kugelumlaufspindelnversehen, kein Umlaufspiel!
Insgesamt werden 4 Servomotoren mit je 750 W eingesetzt. Im Gegensatz zu Schrittmotoren können hier wesentlich schnellere Vorschübe gefahren werden.
Zwei an beiden Seiten der Brücke verbaute synchronlaufende Servos steuern die Y-Achse an, jeweils einer die X- und die Z-Achse.
Zur einfacheren Wartung sind alle Linearführungen mit einer Zentralschmierung verbunden.
Der Spindelmotor hat eine Leistung von 2,2 KW. und einen Drehzahlbereich von 5.000 U/min bis 20.000 U/min. Die pneumatische Spannvorrichtung sorgt für einen einfachen und sehr schnellen Werkzeugwechsel. Der Werkzeuglängentaster dient zum Einmessen der Werkzeuge.
Das Handrad mit einer Auflösung bis zu 0,01 mm ist ideal zum einfachen Verfahren der 3 Achsen. Auch zum Antasten und Nullpunktsetzen ist diese Ausstattung genial.
Die Absaugvorrichtung sorgt für ein absolut sauberes Arbeiten.
Die Steuerung läuft unter Windows 7 mit der Software Mach3, Vollversion deutsch.
Ebenfalls mit dabei ist die 3-D Software CondaCam USBDongel
Der 23 M-Touch HDMI+VAG+DVI Monitor vereinfacht die Bedienung enorm.
Weiteres Zubehör:
Minimalschmiertechnik
10 Stück SK20-Aufnahmen
35 Stück ER20 Spannzangen
Baujahr: 2021
Umbau auf Servos und Kugelumlaufspindeln: 2021
